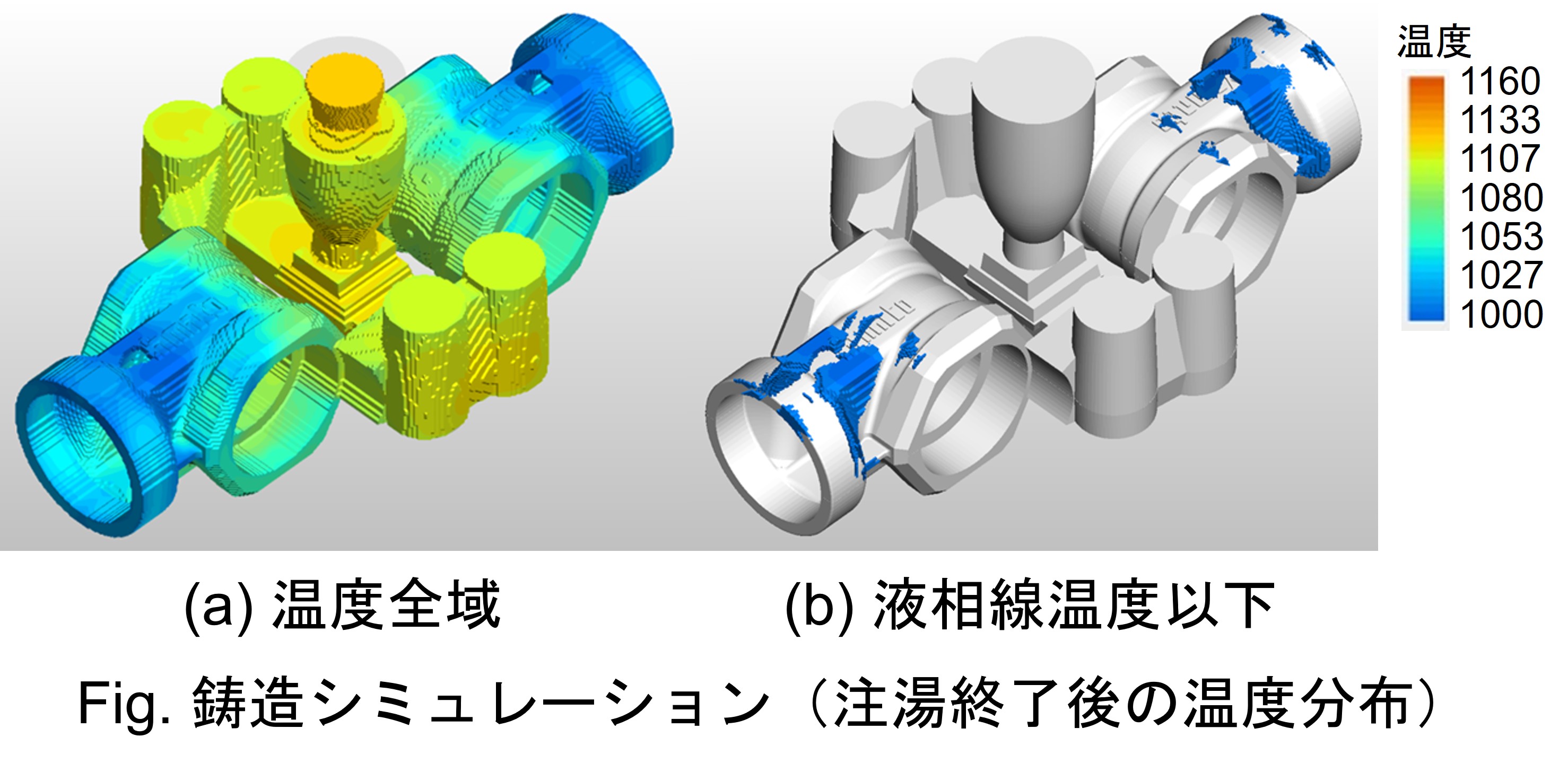

3Dデータを活用した高効率鋳造技術の確立の一環として、鋳造シミュレーションを用いた鋳造製品の湯回り不良の改善を試みた。共同研究先の企業では、青銅製ねじ込み形仕切り弁の弁箱の鋳造において、湯回り不良が約20%の割合で発生していた。解析と実験を行った結果、連続注湯時の溶湯温度の低下によって製品部充填中に液相線温度以下となり、湯回りが悪くなったと推察された。既存型の湯口比において湯道面積が文献で適するとされる比率よりも小さかったことから、湯道を広げた3Dデータを作製してシミュレーションを行った。その結果、注湯温度が低い場合でも製品部充填中の液相線温度以下の分布時間を短縮できた。鋳型を改良し、鋳造実験を行ったところ、湯回り不良発生数は0となり、シミュレーション結果の有効性が実証された。
